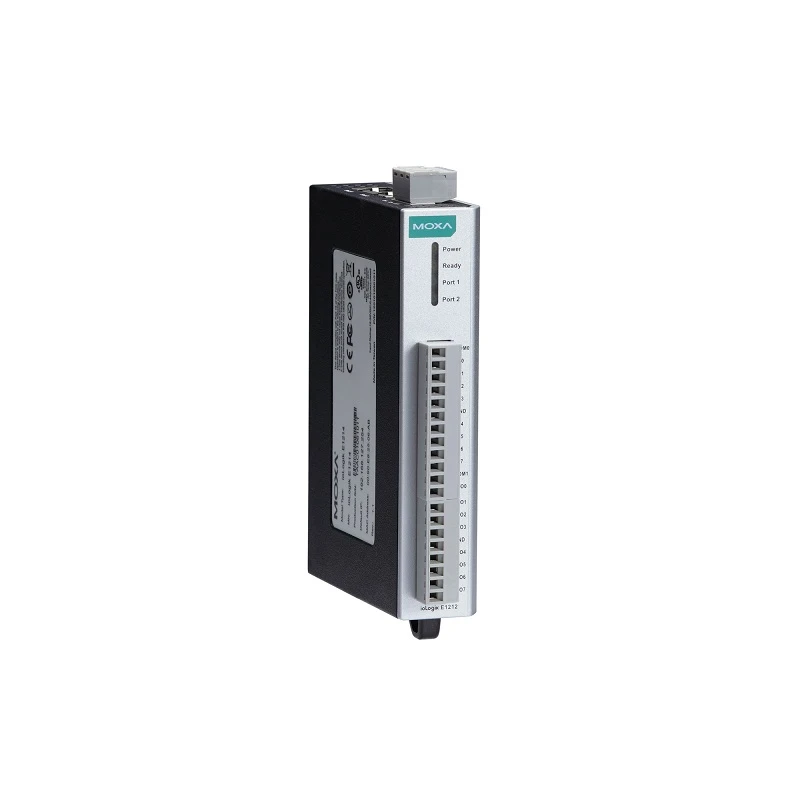

Moxa Iologik E1212Univerzalni kontroleri Ethernet daljinski I/O
Irangiranje
Moxa Iologik E1212 podržava najčešće protokole za dobivanje I/O podataka, omogućujući mu da obrađuje širok raspon aplikacija. Većina IT inženjera koristi SNMP ili RESTful API protokole, ali OT inženjeri su više razgovarali s OT-specifičnim protokolima poput Modbus i Ethernet/IP. Moxa Smart I/O omogućuje ga i OT inženjerima da lako dobivaju podatke s istog I/O uređaja. Moxa Iologik E1212 podržava šest protokola: Modbus TCP, Ethernet/IP i MOXA AOPC za OT inženjere, kao i SNMP, Restful API i Moxa MXIO biblioteku za IT stručnjake. Moxa Iologik E1212 prikuplja I/O podatke, a istovremeno ih pretvara u bilo koji od ovih protokola, omogućujući vam da brzo i jednostavno povežete svoje aplikacije.
Značajke i prednosti
- Značajke uključuju korisničko određivanje Modbus TCP Slave adresa, RESTful API za IIOT aplikacije, Ethernet/IP adapter, 2- Port Ethernet Switch za topologije tratinjskog lanca, peer-to-peer komunikacije, aktivnu komunikaciju s MX-AOPC-om, SNMP V1/V2C podrškom.
- Atex Zona 2 Certifikacija za modele razreda I klase I.
- Raspon radne temperature od -40 do 75 stupnjeva (-40 do 167 stupnjeva f).
Tehnički podaci
Ulazno/izlazno sučelje
|
Digitalni ulazni kanali |
Iologik E1210 Serija: 16 |
|
Iologik E1212/E1213 Serija: 8 |
|
|
Iologik E1214 serija: 6 |
|
|
Iologik E1242 serija: 4 |
|
|
Digitalni izlazni kanali |
Iologik E1211 serija: 16 |
|
Iologik E1213 Serija: 4 |
|
|
Konfigurirajući DIO kanali (po skakačima) |
Iologik E1212 serija: 8 |
|
Iologik E1213/E1242 serija: 4 |
|
|
Relejni kanali |
Iologik E1214 serija: 6 |
|
Analogni ulazni kanali |
Iologik E1240 serija: 8 |
|
Iologik E1242 serija: 4 |
|
|
Analogni izlazni kanali |
Iologik E1241 serija: 4 |
|
RTD kanali |
Iologik E1260 serija: 6 |
|
Kanali termoelementa |
Iologik E1262 serija: 8 |
|
Izolacija |
3K VDC ili 2K VRMS |
|
Gumbi |
Gumb za resetiranje |
Digitalni unosi
|
Priključak |
Terminal za euroblok koji je ojačan |
|
Senzor |
Suhi kontakt Mokri kontakt (NPN ili PNP) |
|
I/O način rada |
DI ili šalter događaja |
|
Suhi kontakt |
ON: Kratko do GND Isključeno: Otvoreno |
|
Mokri kontakt (di do com) |
ON: 10 do 30 VDC Isključeno: 0 do 3 vdc |
|
Frekvencija |
250 Hz |
|
Interval digitalnog filtriranja |
Softver koji se može konfigurirati |
|
Točke po com |
Iologk E1210/E1212 Serija: 8 kanala Iologk E1213 Serija: 12 kanala Iologik E1214 serija: 6 kanala Iologk E1242 Series: 4 kanala |
Digitalni izlazi
|
Priključak |
Terminal za euroblok koji je ojačan |
|
I/O tip |
Iologik E1211/E1212/E1242 Serija: sudoper Iologik E1213 Serija: Izvor |
|
I/O način rada |
Učiniti ili pulsirati izlaz |
|
Struja |
Iologik E1211/E1212/E1242 Serija: 200 Ma po kanalu Iologik E1213 Serija: 500 Ma po kanalu |
|
Pulsna izlazna frekvencija |
500 Hz (maks.) |
|
Pretjerana zaštita |
Iologik E1211/E1212/E1242 Serija: 2,6 A po kanalu @ 25 stupnjeva Iologik E1213 Serija: 1,5A po kanalu @ 25 stupnjeva |
|
Isključenje prekomjerne temperature |
175 stupnjeva (tipično), 150 stupnjeva (min.) |
|
Zaštita od prekomjerne napone |
35 VDC |
Štafeta
|
Priključak |
Terminal za euroblok koji je ojačan |
|
Tip |
Oblik A (ne) relej snage |
|
I/O način rada |
Relej ili impulsni izlaz |
|
Pulsna izlazna frekvencija |
0. 3 Hz pri nazivnom opterećenju (max.) |
|
Kontaktirajte ocjenu struje |
Otporno opterećenje: 5A @ 30 VDC, 250 VAC, 110 VAC |
|
Kontaktni otpor |
100 mili-ohms (max.) |
|
Mehanička izdržljivost |
5, 000, 000 operacije |
|
Električna izdržljivost |
100, 000 Operacije @ 5A otporno opterećenje |
|
Propadanje napona |
500 VAC |
|
Početni otpor izolacije |
1, 000 mega-ohms (min.) @ 500 vdc |
|
Bilješka |
Vlažnost okoline mora biti bez koncenzija i ostati između 5 i 95%. Releji mogu neispravno djelovati pri radu u visokom kondenzacijskom okruženjima ispod 0 stupnjeva. |
Fizičke karakteristike
|
Kućište |
Plastika |
|
Dimenzija |
27,8 x 124 x 84 mm (1,09 x 4,88 x 3,31 in) |
|
Težina |
2 0 0 g (0,44 lb) |
|
Montaža |
Montaža za din-trap, zidna ugradnja |
|
Ožičenje |
I/O kabel, 16 do 26 AWG Kabel za napajanje, 12 do 24 AWG |
Ograničenja okoliša
|
Radna temperatura |
Standardni modeli: -10 do 60 stupnjeva (14 do 140 stupnjeva F) Široka temp. Modeli: -40 do 75 stupnjeva (-40 do 167 stupnjeva f) |
|
Temperatura skladištenja (uključen paket) |
-40 do 85 stupnjeva (-40 do 185 stupnjeva f) |
|
Ambijentalna vlaga |
5 do 95% (bez koncenzija) |
|
Visina |
4000 m |
Moxa Iologik E1212 dostupni modeli
|
Naziv modela |
Ulazno/izlazno sučelje |
Digitalni izlazni tip |
Operativni Temp. |
|
Iologik E1210 |
16 x Di |
- |
-10 do 60 stupnjeva |
|
Iologik e 1210- t |
16 x Di |
- |
-40 do 75 stupnjeva |
|
Iologik E1211 |
16 x |
Sudopera |
-10 do 60 stupnjeva |
|
Iologik e 1211- t |
16 x |
Sudopera |
-40 do 75 stupnjeva |
|
Iologik E1212 |
8 x di, 8 x dio |
Sudopera |
-10 do 60 stupnjeva |
|
Iologik e 1212- t |
8 x di, 8 x dio |
Sudopera |
-40 do 75 stupnjeva |
|
Iologik E1213 |
8 x di, 4 x do, 4 x dio |
Izvor |
-10 do 60 stupnjeva |
|
Iologik e 1213- t |
8 x di, 4 x do, 4 x dio |
Izvor |
-40 do 75 stupnjeva |
|
Iologik E1214 |
6 x di, 6 x relej |
- |
-10 do 60 stupnjeva |
|
Iologik e 1214- t |
6 x di, 6 x relej |
- |
-40 do 75 stupnjeva |
|
Iologik E1240 |
8 x ai |
- |
-10 do 60 stupnjeva |
|
Iologik e 1240- t |
8 x ai |
- |
-40 do 75 stupnjeva |
|
Iologik E1241 |
4 x ao |
- |
-10 do 60 stupnjeva |
|
Iologik e 1241- t |
4 x ao |
- |
-40 do 75 stupnjeva |
|
Iologik E1242 |
4 di, 4 x dio, 4 x ai |
Sudopera |
-10 do 60 stupnjeva |
|
Iologik e 1242- t |
4 di, 4 x dio, 4 x ai |
Sudopera |
-40 do 75 stupnjeva |
|
Iologik E1260 |
6 x Rtd |
- |
-10 do 60 stupnjeva |
|
Iologik e 1260- t |
6 x Rtd |
- |
-40 do 75 stupnjeva |
|
Iologik E1262 |
8 x TC |
- |
-10 do 60 stupnjeva |
|
Iologik e 1262- t |
8 x TC |
- |
-40 do 75 stupnjeva |
