Kao ključni proces u proizvodnji elektroničke opreme, lemljenje komponenti ima značajan utjecaj na učinkovitost i kvalitetu obrade PCBA.
THR postupak zavarivanjazahtijeva samo jedan korak.
U usporedbi s tradicionalnim valnim lemljenjem ili selektivnim valnim lemljenjem,THR (Through-the-Flow) proces lemljenja zahtijeva samo jedan korak reflow lemljenja za dovršetak sklopa PCB komponente, što rezultira većom učinkovitošću proizvodnje. Nadalje, visoko{1}}temperaturno taljenje paste za lemljenje tijekom procesa lemljenjauzrokuje manji toplinski udar na PCB ploči. Stoga je postupak lemljenja THR postao napredno tehničko rješenje za proizvođače PCBA za smanjenje troškova proizvodnje i poboljšanje kvalitete proizvoda.
PCB konektori podržavaju THR proces lemljenja

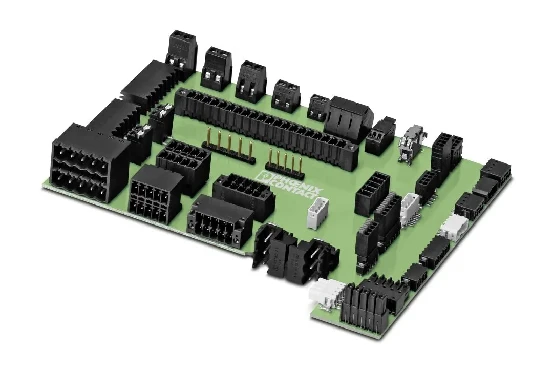

Phoenix Contact sada nudikompletan asortiman PCB fiksnih i utičnih konektora koji zadovoljavaju zahtjeve procesa lemljenja THR, pomažući u poboljšanju učinkovitosti i optimizaciji kvalitete kroz cijeli proces proizvodnje elektroničke opreme.

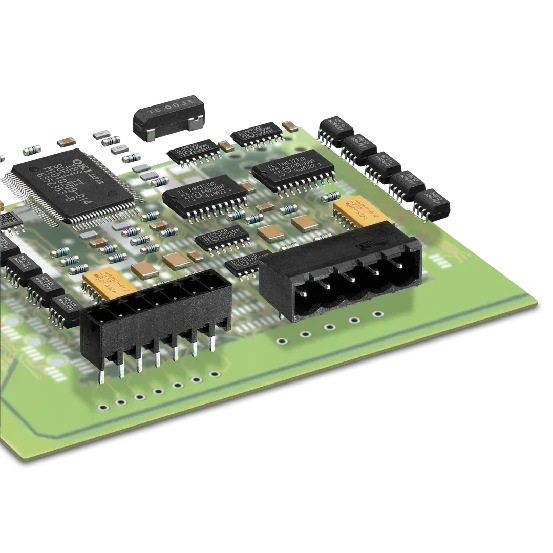

Fiksni konektori koji podržavaju THR tehnologiju
PTSM
MKDS 1
MKDS 1,5
SPT 1,5
SPTA
Parametri proizvoda
|
Tehnologija povezivanja |
Vijčani spoj i opružni-spoj s rupom |
|
Promjer žice za ožičenje |
0,5~2,5 mm² |
|
Nazivna struja |
Maksimalno 24A |
|
Nazivni napon |
do 400V |
|
Razmak uboda |
2,5~5,08 mm |
|
Duljina igle za zavarivanje |
Dostupan u 2,6 / 2,0 / 1,4 mm. |
Utična baza konektora koja podržava THR proces
PTSM 0,5
DMCV 1,5
CCV 2,5
PCV 4
PC 6
Parametri proizvoda
|
Promjer žice za ožičenje |
0,5~6 mm² |
|
Nazivna struja |
Maksimalno 41A |
|
Nazivni napon |
Do 1000V |
|
Razmak uboda |
2,5~7,62 mm |
|
Duljina igle za zavarivanje |
Dostupan u 2,6 / 2,0 / 1,4 mm. |
Iako THR tehnologija lemljenja nudi brojne prednosti za sastavljanje konektora, njegova viša temperatura peći i automatizirane metode sastavljanja također postavljaju strože zahtjeve za otpornost na visoke -temperature i strukturni dizajn konektora.
Jači plastični-otporni materijali
Phoenix Contactovi konektori za lemljenje s pro-rupama izrađeni su od LCP plastičnog materijala visokih{1}}učinkovitosti, koji osigurava da se plastični omotač ne topi pod toplinskim učinkom procesa lemljenja THR na temperaturi peći od 265 stupnjeva tijekom 5~10 sekundi.
Optimiziran dizajn kućišta proizvoda
Gornje usisno područje konektora je povećano kako bi se omogućilo brzo podizanje-i postavljanje pomoću vakuumske stezne glave. U području lemne igle, razmak između izolatora i lemne igle je optimiziran kako bi se spriječilo prianjanje paste za lemljenje.
Pakiranje prilagođeno za automatsku montažu
THR konektori tvrtke Phoenix Contact nude mogućnosti pakiranja na traku i na ladicu, pružajući učinkovitu metodu pakiranja za sastavljanje uređaja, dok u potpunosti ispunjavaju MSL zahtjeve osjetljivosti na vlagu. Također se mogu ponuditi prilagođeni dizajni pakiranja kako bi se zadovoljile potrebe različite opreme za utovar.
PCB konektori Phoenix Contacta, koji zadovoljavaju zahtjeve procesa THR, naširoko su korišteni u opremi za inteligentne zgrade, instrumentaciji, opremi za industrijsku automatizaciju i energetskoj opremi, zahvaljujući svojoj superiornoj pouzdanosti i kompatibilnosti, pružajući osnovnu podršku za povezivanje za stabilan rad sustava u više industrija.
Iz perspektive razvoja industrije, proizvodnja elektroničke opreme sve je više usmjerena na visoko automatizirane procese kako bi se kontinuirano poboljšavala učinkovitost proizvodnje i kvaliteta sklapanja PCB-a. Phoenix Contact nastavit će optimizirati i ponavljati svoja rješenja konektora kako bi zadovoljio THR (prijenos i odgovornost) procese, ubrzavajući i osnažujući proizvodnju elektroničke opreme.
