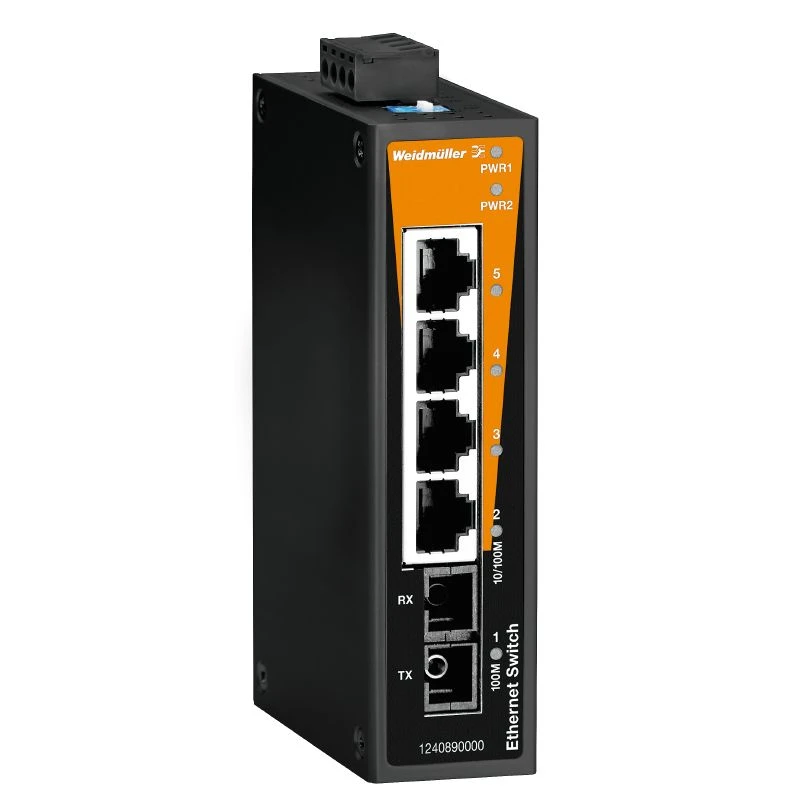

Weidmuller IE-SW-Bl05T -4 tx -1 SC 1286550000

Verzija

Mrežni prekidač, neupućen, brzi Ethernet, broj priključaka: 4 x RJ45, 1 * SC Multi-Mode, IP30, -40 stupanj ... 75 stupnjeva

Narudžba br.

1286550000

Tip

IE-SW-Bl05T -4 tx -1 SC

Gtin (ean)

4050118077421

Kol.

1 predmeti

Dubina

70 mm

Dubina (inči)

2,756 inča

Visina

115 mm

Visina (inča)

4,528 inča

Širina

30 mm

Širina (inča)

1,181 inčni

Neto težina

175 g

Temperatura skladištenja

-40 stupanj ... 85 stupnjeva

Radna temperatura

-40 stupanj ... 75 stupnjeva

Vlažnost

5 do 95 % (bez kondenzacije)

Status usklađenosti s roHS -om

U skladu s izuzećem

Izuzeće ROHS (ako je primjenjivo/poznato)

7a, 7ci

Dosegnite SVHC

Olovo 7439-92-1

Raskoš

9229992a-00b9-4096-8962-200a7f33e289

EMC standardi

EN 55032
EN 55035
FCC Dio 15 Pododjeljak B klasa a
Iec 61000-4-2 esd: kontakt: 6 kV; Zrak: 8 kV
Iec 61000-4-3 rs: 80 MHz - 6 GHz: 10 v/m
Iec 61000-4-4 eft: moć: 2 kV; Signal: 2 kV
Iec 61000-4-5 nalet: moć: 2 kV; Signal: 2 kV
Iec 61000-4-6 cs: 10 v
Iec 61000-4-8 pfmf: 100a/m

Eksplozivna zona rizika

UL/CUL, klasa I, Odjela 2, Grupe A, B, C i D
Atex zona 2 ex ec iic t4 gc
En iec 60079-0
En iec 60079-7

Slobodni pad

Prema IEC 60068-2-32

Standard

Ul 61010-1
Ul 61010-2-201
En 62368-1

Brodski uporaba

DNV

Šok

Prema IEC 60068-2-27

Vibracija

Prema IEC 60068-2-6

Vlažnost

5 do 95 % (bez kondenzacije)

Radna temperatura, max.

75 stupnjeva

Radna temperatura, min.

-40 stupanj

Temperatura skladištenja, max.

85 stupnjeva

Temperatura skladištenja, min.

-40 stupanj

Brzina prijenosa

100 Mbps

Tip primopredajnika

Više načina rada

Vrsta priključka

Sc-dupleks

Udaljenost prijenosa, tip.

5 km

Valna duljina

Tip.: 1.300 nm

Valna duljina: TX

Min.: 1.260 nm

Max.: 1.360 nm

Valna duljina: RX

Min.: 1.100 nm

Max.: 1.600 nm

Primiti moć

min.: -32 dbm

max.: -3 dbm

Snaga prijenosa

min.: -20 dbm

max.: -10 dbm

Proračun

12 dB

Portovi s vlaknima

100BASEFX priključci (SC priključak)
Multimode

Function Dip prekidač

Emitirana zaštita od oluje Omogući/onemogućivanje
Qos (uključeno/isključeno)
MAC filtriranje okvira (uključeno/isključeno)

LED indikator

PWR1
PWR2
10/100m (TP-port)
100m (vlaknasti optički port).

Broj priključaka

4 x RJ45
1 * SC Multi-Mode

RJ45 portovi

10/100BaSet (x)
auto pregovaranje
Puni/polu-dupleksni način
Auto MDI/MDI-X Port

Mrežni prometni filter

Kvaliteta usluge (QoS)

Podrška za industrijski protokol

Profinet uređaj ACC. Da bi se sukladnost klase a

MTBF

Prema Standardu: Telcordia (Bellcore), GB

Vrijeme rada (sati), min.: 3.500,324 h

Temperatura okoline: 25 stupnjeva

Tip veze

1 uklonjivi 4- PIN terminalni blok

Trenutna potrošnja

0. 11 a na 24 V

Preopterećenje struje zaštita

1.1 A

Zaštita obrnute polariteta

Dostupan

Opskrba naponom

12/24/48 V istosmjerne struje
2 suvišna ulaza

Raspon napajanja napona

Vrsta napona: DC

Napon, min.: 9,6 V

Napon, Max.: 60 V

Propusna propusna ploča

1 gbit/s

Mac veličina stola

2 K

Veličina međuspremnika paketa

768 kbit

Redovi prioriteta

4

Housing Main Materijal

Aluminij

Stupanj zaštite

IP30

Ubrzati

Brzi Ethernet

Prekidač

bez upravljanja

Vrsta montaže

Tračnica
Ploča (s opcijskim ugradnim kompletom)

Prebacivanje podataka

Trgovina i naprijed

Kontrola protoka

IEEE 802.3x kontrola protoka
Kontrola protoka stražnjeg tlaka

Standard

IEEE 802.3 za 10BaSet
IEEE 802.3U za 100BaSet (x) i 100BaseFx
IEEE 802.3x za kontrolu protoka
IEEE 802.1p za klasu usluge / kvalitete usluge (cos / qos)
